ANSYS耦合解决方案(Z)

在仿真论坛发现了一篇好贴《高效耦合小程序》,si13俨然是个天才,程序写得太牛了,我读了三遍才理解其中奥秘,不禁啧啧称奇。对其作品更是五体投地,相当佩服。首先来围观下面si13编写的APDL代码:说明:其中加粗的部分需要根据不同的分析自行修改。 !************************************** allsel !最好保留这句命令 !*******将从属节点编号依次存入数组**************** cmsel,s,slavenode *get,count1_node,node,0,count *del,slave_node *dim,slave_node,array,count1_node *get,slave_node(1),node,0,num,min *do,i,2,count1_node slave_node(i)=ndnext(slave_node(i-1)) *enddo !*******将主节点编号依次存入数组**************** allsel cmsel,s,masternode *get,count2_node,node,0,count *del,master_node *dim,master_node,array,count2_node *get,master_node(1),node,0,num,min *do,i,2,count2_node master_node(i)=ndnext(master_node(i-1)) *enddo !********将与从属节点耦合的节点数组初始化**************** *del,cp_node *dim,cp_node,array,count1_node *do,i,1,count1_node cp_node(i)=0 *enddo !*********开始选择程序**************** allsel cmsel,s,masternode *do,i,1,count1_node kk=1 k=1 *dowhile,kk k=nnear(slave_node(i)) nsel,s,cp,,all kk=nsel(k)+0.001 allsel cmsel,s,masternode nsel,u,node,,k cm,masternode,node *enddo cp_node(i)=k *enddo !*******选择完毕**************** !*******开始耦合**************** allsel,all /prep7 *do,i,1,count1_node cp,next,UX,slave_node(i),cp_node(i) cp,next,UY,slave_node(i),cp_node(i) cp,next,UZ,slave_node(i),cp_node(i) *enddo !*******耦合完毕**************** (全文 …)

从心开始

几个免费下载地震波的网站

下载地震波的网站:

强烈推荐美国这个网站:http://db.cosmos-eq.org
( Cosmos Virtual Data Center,US) COSMOS, a consortium supporting strong motion recording/records.
(可以批量下载地震波,也比较全)

http://www.k-net.bosai.go.jp

( Japanese government project Kyoshin Network)

http://www.isesd.cv.ic.ac.uk/ESD

( European Commision project site)

http://peer.berkeley.edu/smcat/

(伯克利的,批量下载不方便)

Pacific Center for Earthquake Engineering Research (PCEER)

United States Geological Survey(USGS)

Earthquake Engineering Research Institute

Multi-Discipline Center for Earthquake Engineering Research (MCEER) 有最全的记录和资料。

今天过生日

磐桓 利居贞 利建侯

虽磐桓 志行正也 以贵下贱 大得民也

Perform-3D的初级入门教程(2)-后处理部分(Z)

Perform-3D,上述建模完成以后,进入后处理的界面,定义分析工况并进行分析,提取数据等。

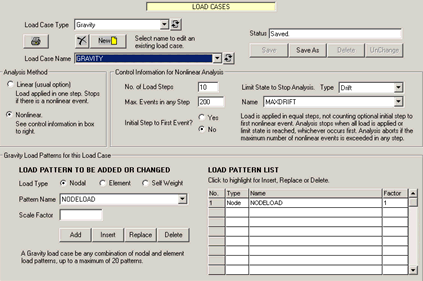

(1)定义重力荷载分析工况。
按下图进行操作,定义时建议采用非线性,监控位移随便取一个较小的位移角,LIMITSTATE也随意取就行,保证能计算下去就行了,重力荷载建议分10步或20步进行计算。

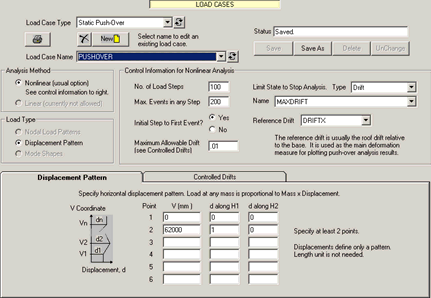

(2)定义PUSHOVER分析工况。
进行PUSHOVER计算时,需要定义监控位移角,取整体侧移的位移角,顶部至底部,控制位移取全部位移角,最大值达到很大时停止,如1/20,或者还可以再大一些,LIMIT建议取变形,如最大位移角,PUSHOVER可以采用三种荷载形式,1)自定义荷载,如点荷载,2)倒三角荷载,通过01去表达,3)采用模态分布比例的荷载。
操作如下图所示

本图为倒三角荷载,从数值看是从X方向推的。

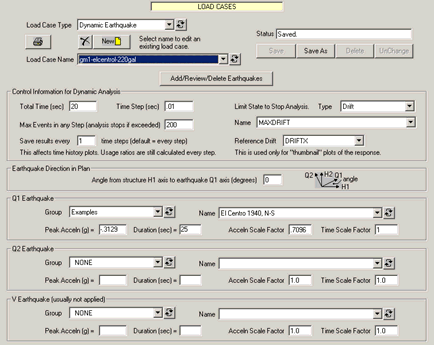

(3)弹塑性时程分析定义
进行时程分析之前,需要向PERFORM-3D导入需要用到的地震波,导入后,按如下图定义,定义时间步长,总长,迭代最大次数,LIMIT,监控位移等等。这些定义与其它弹塑性分析程序基本是一样的。

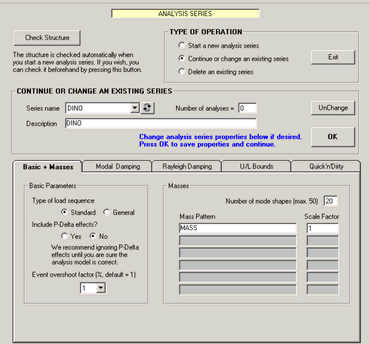

(4)分析设置
分析设置设置结构是否考虑下降段,如果是试算阶段可以不考虑,振型数量与质量参与倍数等等需要定义,如下图所示。振型计算一般用于荷载分布计算,瑞利阻尼计算等等,还可以用来判断结构建模的合理性。

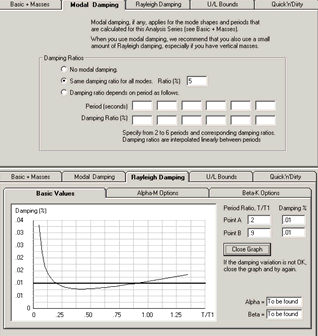

(5)定义阻尼
如下图所示操作,结构为混凝土结构,阻尼比取0.05,本分析采用模态阻尼,瑞利阻尼可以输入小值。

(6)分析结果查看汇总

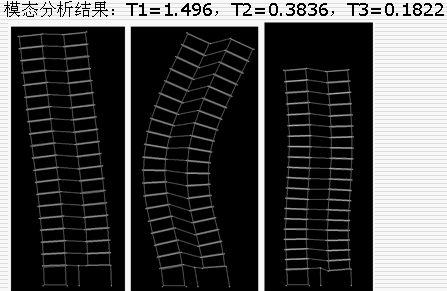

振型与周期

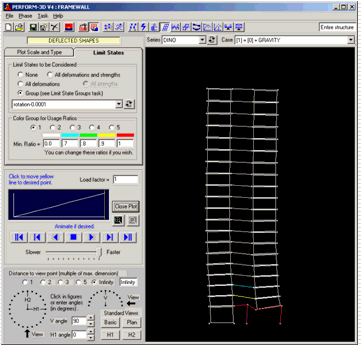

重力荷载作用下的变形图

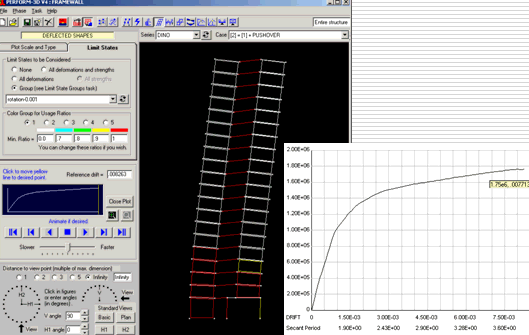

静力弹塑性分析的结果(PushOver)

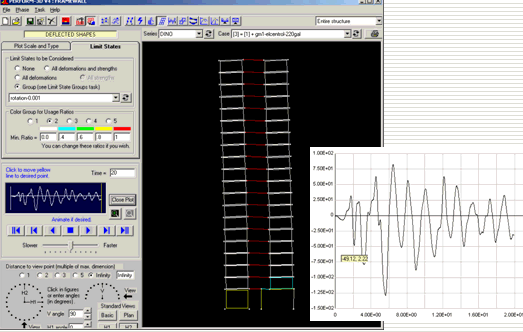

动力弹塑性分析的结果


Perform-3D的初级入门教程(1)-前处理部分(Z)

Perform-3D的初级入门教程(1)-前处理部分
Perform-3D推出中国市场已经有一段时间了,由于其具有强大的结构非线性分析功能,我们通过这个软件进行了两个超限工程的分析,也总结了一些经验。市场上Perform-3D的学习资料很少,因此,我制作了一个非常简单的算例来讲述整个分析的过程,由于个人技术有限,过程中往往有很多错误,请大家指正。
平面框支剪力墙结构弹塑性分析实例
本文对一平面框支结构进行一系列弹塑性分析,包括在重力荷载作用下的PUSHOVER与动力弹塑性分。结构布置如图1所示。梁截面200×700,柱截面900×900,转换大梁截面1200×1800, 梁柱配筋为1.5%,剪力墙总长6000,端部区长500,端部配筋率1.0%,分布筋配筋率0.3%,首层层高5000,标准层层高3000。如下图所示

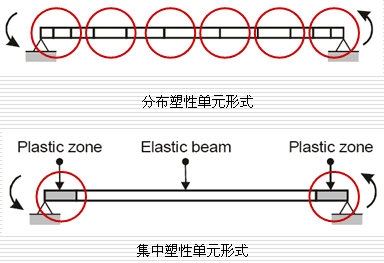

梁与柱均采用集中式纤维单元.
剪力墙采用分层单元(纤维单元+线性剪切本构)

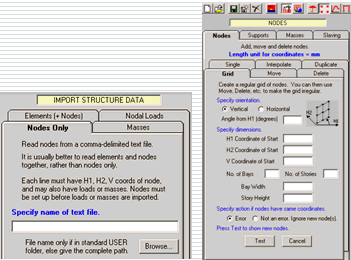

(1)建立结点(Nodes)
 通过结点工具建立结点,可以通过多种方式建立,包括轴网,射线,平移,复制等方法. 可以在SAP2000或ETABS建模后,通过文本进行结点的导入操作.

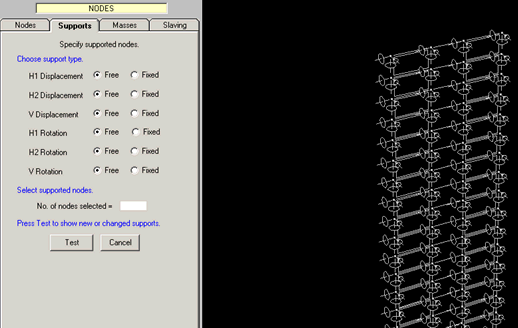

(2)建立支座(Suports)
操作如下图所示。

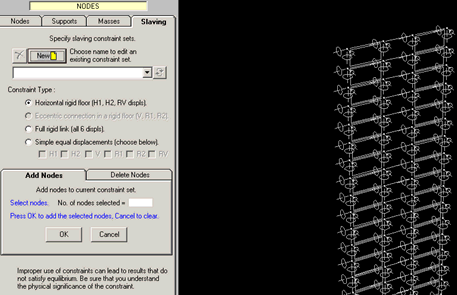

(3)建立刚性隔板(Slaving)
操作如下图所示。

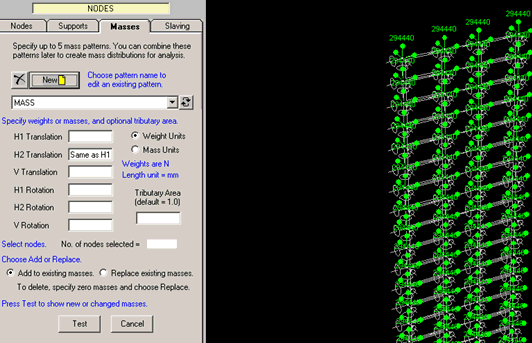

(4)定义质量(Masses)
操作如下图所示。

(5)材料定义(Materials)

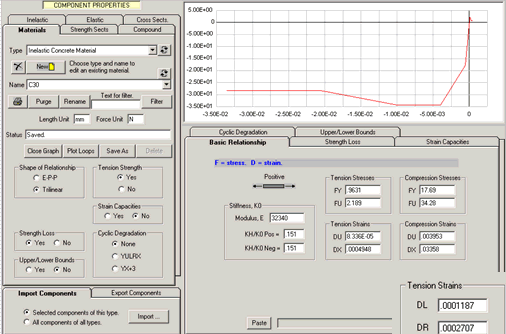

混凝土材料

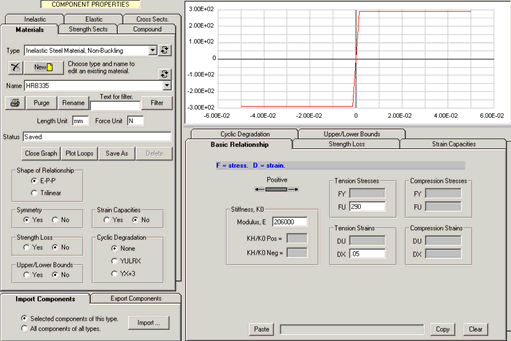

钢筋,钢材材料

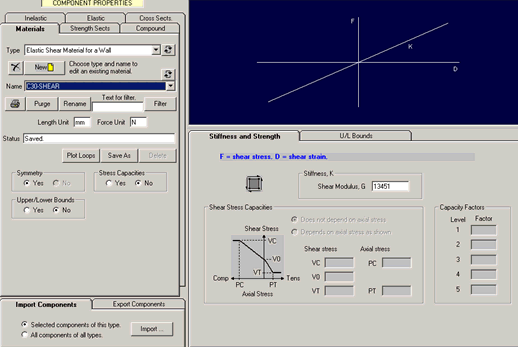

剪力墙剪切本构关系

操作如上图所示进行操作。混凝土本构建议采用MANDER或KENT-PARK约束混凝土本构,如下图所示。

(6) 截面定义(Sections)
截面定义分为以下几种截面定义:

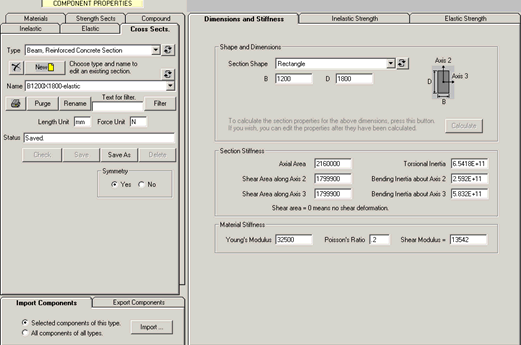

弹性梁柱构件截面

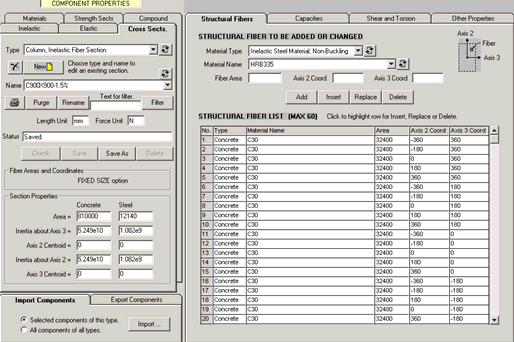

纤维柱截面

纤维梁截面

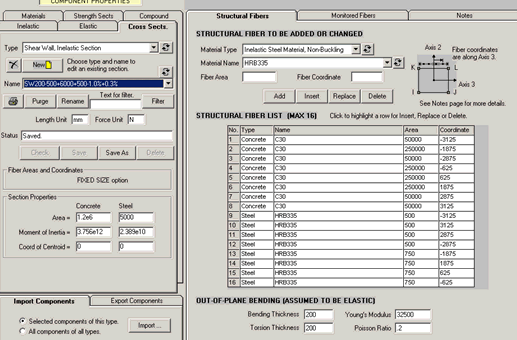

纤维剪力墙截面

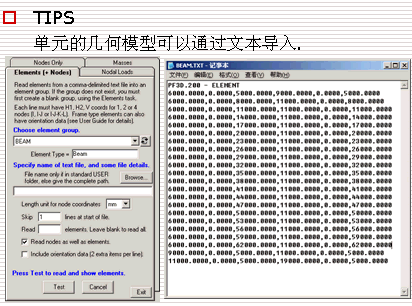

建模小贴士

(7)构件定义(Componets)
如下图所示操作:

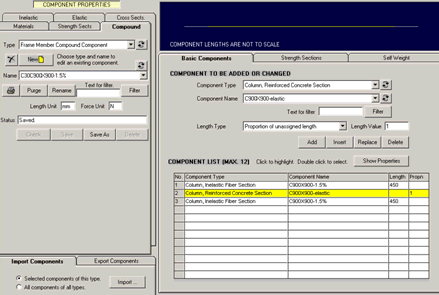

梁柱纤维塑性区加弹性区构件定义

剪力墙构件定义

构件定义体现两种单元的定义方法,如下图所示

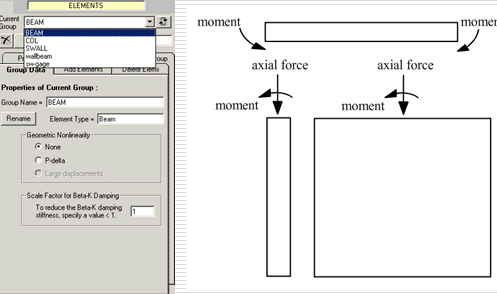

(8)单元定义(Elements)
按照自由度形式不同分析梁,柱,剪力墙三种不同的单元形式,其中,梁只考虑弯,柱与剪力墙考虑压弯,剪力墙只考虑一个方向的压弯是非线性的。如下图操作,注意,柱与剪力墙应考虑P-Delta效应。

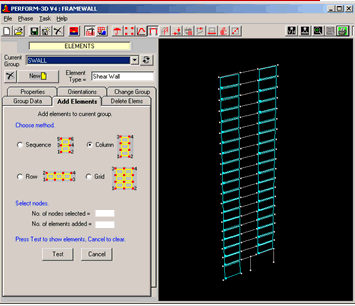

定义类完成后,就进行单元的建模,建模完成后,如下图所示。

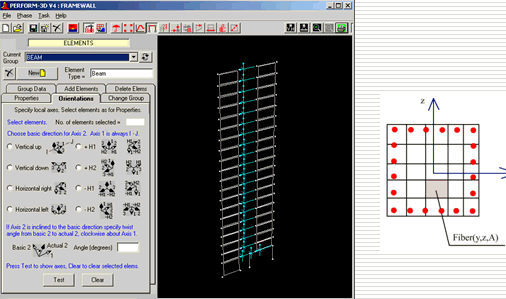

建模后,定义局部坐标,如图所示。

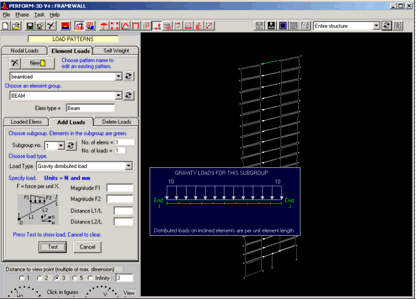

(9)荷载定义(Loads)
建模完成后,需要定义荷载,这里的荷载是指结构的恒活荷载,也就是重力荷载,一般采用的组合是DEAD+0.5LIVE,为输入方便起见,建议采用组合后的值输入,也就是说不需用输入两次了,而且建议输入的荷载就包括了自重,不需要PERFORM-3D自算自重。

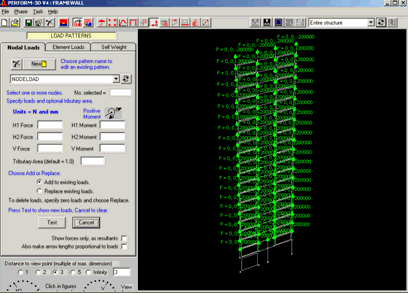

柱墙的自重一般通过点荷载输入,楼板传给剪力墙也是采用点荷载。作了一些简化,由于节省了楼板的建模,荷载全部输入至梁中,建议简化输入均布荷载,梯形荷载非常难输入。如下图操作。点荷载可通过文本导入,梁荷载就不行了。

梁荷载是先定义荷载分布与大小,再定义所用到荷载的构件,有点类似PKPM

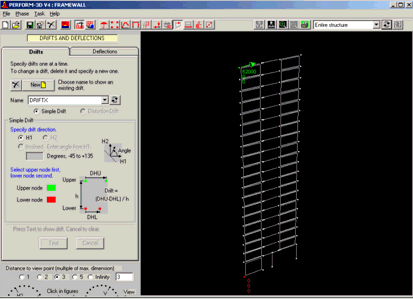

(10)定义监测变形(Drift)
高层中,层间位移角是一个看变形的重要的参考值。可能通过定义DRIFT来实现,如下图操作,这个DRIFT可以用到PUSHOVER的监控变形,也可以用于LIMIT STATE变形指标等等,这个量非常重要,如果没有定义,下面的分析不能进行。

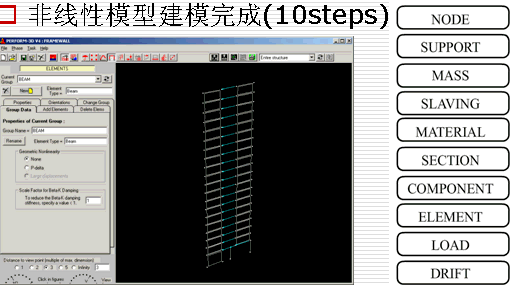

全部前处理的过程也就完成了,为方便记忆,我列出以下步骤的单词,如下图所示

雄关漫道真如铁,而今迈步从头越.从头越,苍山如海,残阳如血!

混凝土的单元模拟

这两天空闲不多,看了若干篇文献,在某篇硕士论文中,看到一种ANSYS模拟混凝土的方式:采用solid65单元,自由划分的四面体单元。但是,我印象中似乎是因为solid65单元中钢筋弥散的定义基于单元坐标系,所以采用自由网格划分的时候,四面体单元中的钢筋表达就是有问题的。由于实在没能回忆出来这个观点的出处,权当是为了提高计算精度的一种考量吧。
既然提到了这个问题,顺便也就小总结一下混凝土模拟时候的单元选择。一般来讲,不考虑温度场耦合的话,结构分析当中用于混凝土建模的实体单元,无非也就是solid45、solid65和solid95三种,他们各有特点。
solid45是一种比较“老”也是比较成熟的单元,它的特性虽然不多,但用于混凝土模拟的实践最多,计算结果也可信赖。如果模型的几何特征比较简单,45单元是个不错的选择。
solid65是ANSYS专门用于混凝土建模的一种单元,其用于整体式建模的材料实常数输入方式,可以考虑普通钢筋的作用,而且对考虑混凝土开裂有着不错的表现。只是为了满足计算精度,应该尽量使用映射网格划分方式。
solid95是一个20节点的实体单元,没有65单元的那些混凝土特性,但相对45单元相比,对实体几何形状复杂的情况就应对自如,可以保持较高的精度。

动力时程分析中如何模拟支撑的屈曲性能(Z)

动力时程分析中如何模拟支撑的屈曲性能 做动力时程分析已经4年多了,期间遇到很多问题,有的解决了,有的很难解决,有的则是知道答案而找不到很好的证明。动力时称分析中能否模拟支撑的屈曲问题就是很典型的一个例子。 ABAQUS公司宣传资料中说明在利用ABAQUS进行动力弹塑性分析时(显式),可以考虑到结构的屈曲性能。通过非线性基本理论和算例可以定性的判断这一说法是正确的。但是在工程分析中,还是遇到很多同仁讨论这个问题。可能缺少相关文献对这个问题进行正式的阐述是主要原因。也看了很多ABAQUS的软件文档,尚未发现相关的内容。 前段时间看PERFORM 3D使用手册时,发现了比较正式的说明,贴出来与大家分享。 原文大致意思如下: 如果用一个单元模拟支撑构件,软件不会考虑其长度范围内的屈曲。如果要计算支撑的屈曲问题,则可以利用多个单元模拟一根构件,同时打开P-Δ选项进行分析。支撑的屈曲可能会对构件的侧向初始弯曲比较敏感,或许需要人为的施加一定的初始几何弯曲。做的时候可以先用小模型进行试算,以达到需要的屈曲性能。更简单的方法是采用屈曲型钢材来模拟屈曲构件。 原文如下: 6.6.6 PERFORM Options …… PERFORM-3D does not currently consider P-δ effects (i.e. it does not consider geometric nonlinearity within the length of a column or brace element). Hence, if you use a single element to model a brace member, PERFORM-3D will not model buckling of the brace within its length. You can, however, model this type of buckling by dividing a brace member into a number of short elements, and specifying that P-Δ effects are to be considered. Buckling of this type can be sensitive to initial out-of straightness in the member, and you may have to make the member deliberately crooked in order to initiate buckling. If you want to consider this type of behavior, we recommend that you first test the member model in a small sub-assemblage, to make sure that you get the expected behavior. A simpler alternative for a buckling bar is to use the buckling type steel material.
